De montering van Frans Franssen

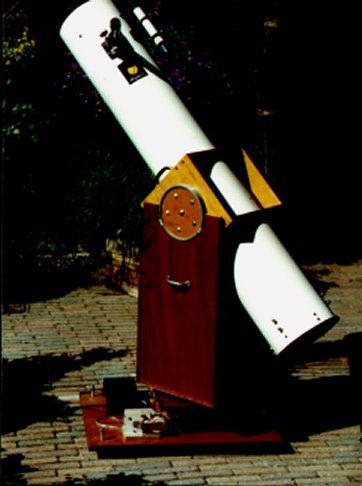

Dit is de telescoop van Frans Franssen uit Brunssum (een 20 cm Dobson) op het met behulp van dit artikel (en een verkorte versie in Zenit) gebouwde equatoriaal platvorm. De grondplaat is nogal wat groter dan het tafelblad, zodat de electronica en de aandrijving er gemakkelijk op kunnen worden geplaatst. Hieronder staan enkele detailfoto's.

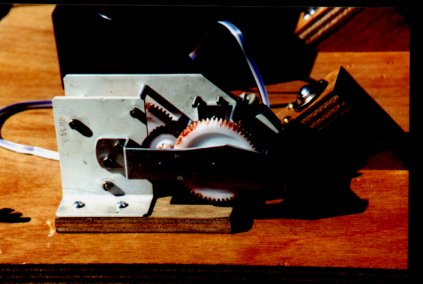

De aandrijving (zijaanzicht)

  motor1



De aandrijving is in een metalen kastje gebouwd. Voorts is de aandrijfrol niet als lager op het Noord-Westelijke blokje op de grondplaat gemonteerd, maar maakt deze onderdeel uit van de aandrijving. De totale aandrijving vormt dan meer een geheel. Wel dient de deze stevig op de grondplaat te worden gemonteerd, zodat de rol goed tegen de sector blijft drukken.

De andrijving (bovenaanzicht)

motor2



Hier dezelfde aandrijving, maar van bovenaf gezien.

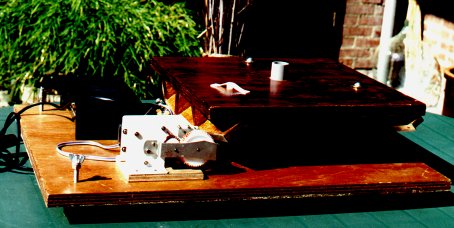

Het platvorm

platvorm



Dit is het totale platvorm dat Frans heeft gebouwd. Duidelijk is de ruim bemeten grondplaat te zien en de plaatsing daarop van aandrijving en elektronica. Op het tafelblad zijn twee stukken teflon vervangen door kogelpotten, waardoor de telescoop gemakkelijk in azimuth kan bewegen, zonder dat de Noordelijke sector over de aandrijfrol slipt. Dit was wel het geval toen er nog drie stukjes teflon als lager waren gemonteerd.
